VLAND — CANBUS-i ja hüpervilkumise lahendused (2025): lõpeta „pirn läbi“ hoiatused, liiga kiire vilkumine ja DRL-i värelemine

Q: Kas kodeerimine eemaldab käivitus- või järjestusanimatsioonid?

Ei. Need on VLANDi tulesse sisse ehitatud. Kodeerimine muudab ainult seda, kuidas sõiduk ahelat jälgib ja toidab.

Q: DRL väreleb töötava mootoriga — takisti või dekooder?

Kasuta kondensaatoriga dekoodrit PWM-i silumiseks. Üksnes takisti lisab koormust, kuid ei filtreeri kiireid impulsse korralikult.

See VLAND EE juhend selgitab, miks pärast LED-idele üleminekut tekivad CANBUS-i vead, ja näitab töötavaid lahendusi: koormustakistid/dekoodrid, LED-iga ühilduv suunatule relee või BCM-kodeerimine. Käsitleme ka DRL-i/parktulede PWM-värelemist, LED ees + taga stsenaariume ja samm-sammulist tõrkeotsingu voogu.

VLAND CANBUS-i tõrkeotsing: auto siluett „pirn läbi“ ikooniga ja lihtsustatud juhtmestiku skeem — Kust tuleb hüpervilkumine ja „pirn läbi“ hoiatus — ning kuidas see VLANDi moodi ära lahendada.

Sümptomid: mida võid märgata

Hüpervilkumine (väga kiire vilkumine) ühel või mõlemal suunatulal.
„Pirn läbi“ hoiatused armatuurlaual, kuigi LED-id põlevad.
DRL-i või parktule värelemine, eriti töötava mootoriga (PWM).
Juhuslikud vead: avariituled töötavad, kuid suunatuled mitte; ilmneb vaid külmaga / konkreetse koormusega.

Miks see juhtub (CANBUS, koormus & PWM)

LED-id tarbivad oluliselt vähem voolu kui halogeenid. Paljud sõidukid jälgivad ahelate koormust; kui see on liiga väike, süttib pirni rikke hoiatus ja vilkumise tempo kiireneb (hüpervilkumine). Mõned juhtmoodulid saadavad ka diagnoosimpulsse või kasutavad PWM-i (nt päevatulede/ hämardamise jaoks), mis võib tekitada värelemist. VLANDi LED-id on mehaaniliselt plug-and-play; elektriliselt võib auto vajada koormuse korrigeerimist (takisti/dekooder), LED-sõbralikku suunatule releed (vanemad autod) või BCM-kodeerimist (uuemad platvormid).

Lahendusvariandid lühidalt

Koormustakistid / dekoodrid

Lisa igale ahelale paralleelselt takisti või pistik-dekooder, et matkida pirni koormust ja (dekoodriga) siluda PWM-i.

LED-ühilduv suunatule relee

Sõidukitel, millel relee on vahetatav, kasuta LED-iga sobivat releed (ilma takistiteta).

BCM-kodeerimine

Kui toetatud, määra lampi tüübiks LED või kohanda pirnikontrolli. Kõige puhtam pikaaegne lahendus.

Hüpervilkumise peatamine: samm-sammult

Tuvasta ahelad: kas LED-id (VLAND) on ees, taga või mõlemal?
Vali lahendus: takistid/dekoodrid (lihtne), LED-relee (vanemad autod) või BCM-kodeerimine (uuemad).
Paigalda takisti paralleelselt: üks külje kohta suunatule + ja massi vahele. Kinnita metallile; hoia eemale plastist ja juhtmeköidikust.
Testi: süüde sees, suunad vasak/parem, avariituled ja seejärel töötava mootoriga. Kinnita normaalne rütm ja hoiatuste puudumine.
Viimistlus: kinnita moodulid, veendu, et juhtmeköidik ei oleks pinges, paigalda katted tagasi.

Juhtmestiku skeem: paralleelne koormustakisti suunatule plussi ja massi vahel — Takisti töötab *paralleelselt* LED-ahelaga (suunatule + → mass).

Nipp: kui sinu autol on pistikuga vahetatav suunatule relee, lahendab LED-relee hüpervilkumise ilma takistiteta.

DRL / parktule värelemise (PWM) parandamine

Dekooderi moodul: kasuta CANBUS-dekoodrit kondensaatoriga, et DRL/parktule ahelates PWM-i siluda.
Kodeerimine (kui saadaval): lülita välja „külm/soe“ pirnikontroll või määra väljundite lampi tüübiks LED.
Eraldi DRL-toide: järgi VLANDi juhendit kaitsmeharu (fuse-tap) kasutamiseks, kui seda nõutakse.

LED ees + taga: õige koormus

Kui nii ees kui taga on LED-tuled (nt VLANDi esituled ja tagatuled), veendu, et mõlemal küljel oleks kogukoormus auto ootustele vastav. Sageli piisab ühest takistist külje kohta (paigaldus taga); mõned platvormid jälgivad ees/taga eraldi ja võivad vajada mõlemat.

Tõrkeotsingu voog

Otsustuspuu: VLAND CANBUS-i vead, hüpervilkumine ja DRL-i värelemine — Lihtne otsustuspuu: sümptomist lahenduseni.

PRO-nipid & ohutus

Paigalda takistid metallile (need kuumenevad). Hoia need plastiku ja juhtmeköidiku lähedusest eemal.
Kindel massiühendus: halb mass = veider käitumine. Puhas metall ja kinnitused korralikult pingutatud.
Polaarusus loeb: kui 2-klemmine pistik ei süüta, pööra pistik ümber.
Testi enne kokkupanekut: suunatuled, avariituled, pidurituli, DRL/parktuli — nii mootorita kui mootoriga.
Vali õige lahendus: LED-relee (vanemad autod), kodeerimine (uuemad) või takistid/dekoodrid (universaalne).

KKK

Kas VLANDi tuled vajavad alati koormustakisteid?

Mitte alati. Mõnes VLANDi komplektis on dekoodrid kaasas või on sõiduk tehasest LED-idele kodeeritud. Halogeeniga sündinud autodel on suunatulede jaoks reeglina vaja takistit/dekoodrit või kodeerimist.

Kuhu takisti paigaldada — ette või taha?

Külje kohta võib paigaldada takisti mis tahes suunatule ahela punkti. Paljud teevad seda taga (üks tk külje kohta) — lihtsam ligipääs ja parem jahutus. Mõned platvormid jälgivad ees/taga eraldi ja võivad nõuda mõlemat.

Kas kodeerimine eemaldab käivitus- või järjestusanimatsioonid?

Ei. Need animatsioonid on VLANDi tules endas. Kodeerimine muudab vaid seda, kuidas auto ahelat jälgib ja toidab.

DRL väreleb töötava mootoriga — takisti või dekooder?

Kasuta kondensaatoriga dekoodrit, mis silub PWM-i. Üksnes takisti lisab koormust, kuid ei filtreeri kiireid impulsse korralikult.

Kas pean LED-id kodeerima nii ette kui taha?

Kui platvorm lubab määrata lampi tüübi väljundi kaupa, siis jah — joonda kodeering muudetud ahelatega. Muidu toimivad universaalselt külje kaupa takistid/dekoodrid.

Veel abi VLANDilt

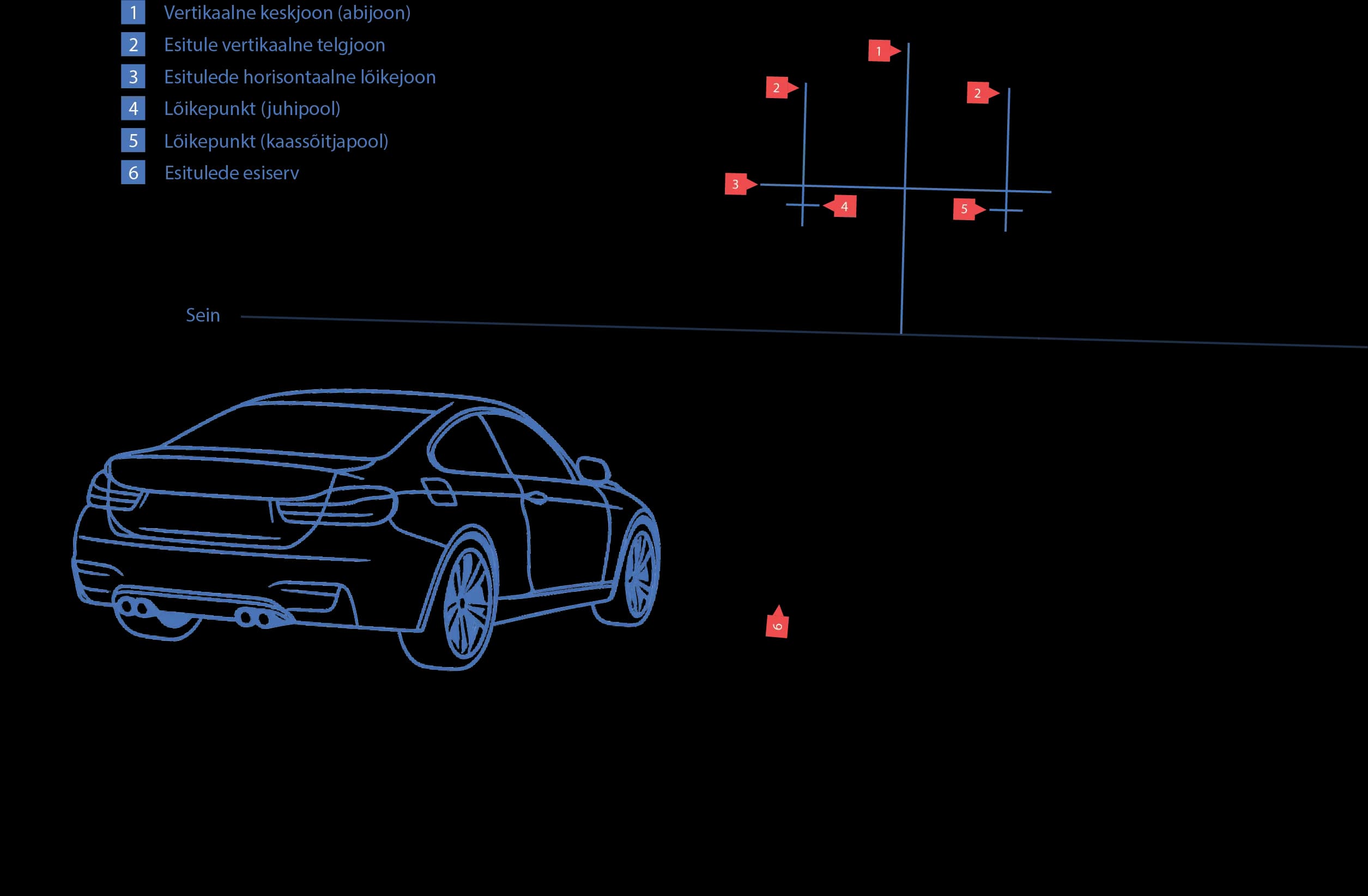

Esitulede reguleerimine (1 % reegel) VLAND E-mark / ECE juhend
