VLAND CANBUS ir „Hyper-Flash“ sprendimai (2025): sustabdykite „lemputė perdegė“ įspėjimus, greitą mirksėjimą ir DRL mirgėjimą

VLAND Team2025 m. spalio 3 d.5 min. skaitymo7 peržiūrų

Praktinis VLAND gidas CANBUS klaidoms išspręsti: panaikinkite hiper-mirksėjimą, „lemputė perdegė“ įspėjimus ir DRL mirgėjimą naudojant apkrovos rezistorius/dekoderius, LED posūkių relę arba BCM kodavimą. Įtraukta žingsnis po žingsnio pajungimo schema, gedimų šalinimo medis ir PRO patarimai.

VLAND LT • Gedimų šalinimas

VLAND CANBUS ir hipermirksėjimo sprendimai (2025): sustabdykite „lemputė perdegė“ įspėjimus, pernelyg greitą mirksėjimą ir DRL mirgėjimą

Šiame VLAND LT gide paaiškiname, kodėl po LED atnaujinimų atsiranda CANBUS klaidos, ir parodome patikrintus sprendimus: apkrovos rezistoriai/dekoderiai, su LED suderinama posūkių relė arba BCM kodavimas. Taip pat aptariame DRL/gabaritų PWM mirgėjimą, priekinių ir galinių LED scenarijus bei žingsnis po žingsnio gedimų šalinimo eigą.

VLAND CANBUS gedimų šalinimas: automobilio siluetas su „lemputė perdegė“ piktograma ir supaprastinta laidų schema
Kodėl atsiranda hipermirksėjimas ir „lemputė perdegė“ — ir kaip tai išspręsti su VLAND sprendimais.

Simptomai: ką galite matyti

  • Hipermirksėjimas (labai greitas mirksėjimas) viename ar abiejuose posūkiuose.
  • „Lemputė perdegė“ įspėjimai prietaisų skydelyje, nors LED dega.
  • DRL ar gabaritų mirgėjimas, ypač veikiant varikliui (PWM).
  • Protarpiniai sutrikimai: avariniai veikia, posūkiai — ne; bėdos tik šaltu oru / esant tam tikrai apkrovai.

Priežastys (CANBUS, apkrova ir PWM)

LED sunaudoja gerokai mažiau srovės nei halogenai. Daug automobilių stebi apkrovą; kai ji per maža, įjungia lemputės gedimo įspėjimą ir pagreitina mirksėjimą (angl. hyper-flash). Kai kuriuose modeliuose valdikliai siunčia diagnostinius impulsus arba naudoja PWM (pvz., DRL pritemdimui), dėl ko LED gali mirgėti. VLAND LED mechaniniu požiūriu yra „plug-and-play“, tačiau elektriškai jūsų automobiliui gali prireikti apkrovos sprendimo (rezistoriaus/dekoderio), su LED suderinamos posūkių relės (senesnėms platformoms) arba BCM kodavimo (naujesnėms platformoms su BCM).

Sprendimų keliai trumpai

Apkrovos rezistoriai / dekoderiai

Kiekvienam grandinės ratui prijunkite lygiagrečiai rezistorių arba kištukinį dekoderį — jis imituoja lemputės apkrovą ir (dekoderiai) išlygina PWM.

LED posūkių relė

Jei relę galima pakeisti — keiskite į su LED suderinamą; rezistorių nereikės.

BCM kodavimas

Jei palaikoma, nustatykite lempos tipą „LED“ arba išjunkite tikrinimus. Tai švariausias ilgalaikis sprendimas.

Kaip sustabdyti hipermirksėjimą: žingsnis po žingsnio

  1. Nustatykite grandines: ar LED (VLAND) dabar priekyje, gale ar abiejuose galuose?
  2. Pasirinkite sprendimą: rezistoriai/dekoderiai (paprasčiausia), LED relė (senesnėms platformoms) arba BCM kodavimas (naujesnėms).
  3. Rezistorius lygiagrečiai: po vieną kiekvienai pusei — jungti tarp posūkio (+) ir masės. Tvirtinti prie metalo, ne prie plastiko.
  4. Testas: įjungus degimą patikrinkite kairę/dešinę, avarinius, tada su veikiančiu varikliu. Įsitikinkite, kad mirksėjimo tempas normalus ir nėra įspėjimų.
  5. Sutvirtinkite: pritvirtinkite modulius, sutvarkykite instaliaciją, sumontuokite apdailas.
Lygiagrečiai jungiamo apkrovos rezistoriaus schema: tarp posūkio (+) ir masės
Rezistorius jungiamas lygiagrečiai LED grandinei (posūkio + → masė).

Patarimas: jei automobilyje yra keičiama posūkių relė, su LED suderinama relė pašalina hipermirksėjimą be rezistorių.

DRL / gabaritų mirgėjimas (PWM)

  • Dekoderio modulis: naudokite CANBUS dekoderį su kondensatoriumi, kad išlygintumėte PWM DRL/gabaritų grandinėse.
  • Kodavimas (kai įmanoma): išjunkite „šalto/šilto lemputės tikrinimo“ funkcijas arba nustatykite lempos tipą LED DRL/gabaritų išėjimams.
  • Atskiras DRL maitinimas: laikykitės VLAND instrukcijų dėl DRL maitinimo per saugiklių lizdą, jei to reikalaujama.

Priekis + galas: teisinga apkrova

Jei LED yra ir priekyje, ir gale (pvz., VLAND priekiniai ir galiniai žibintai), kiekvienos pusės bendra apkrova turi atitikti automobilio lūkesčius. Dažnai pakanka po vieną rezistorių pusei (montuojamas gale); kai kurios platformos stebi priekį ir galą atskirai — tuomet gali reikėti abiejų.

Gedimų šalinimo eiga

VLAND CANBUS, hipermirksėjimo ir DRL mirgėjimo gedimų šalinimo sprendimų medis
Paprastas sprendimų medis — nuo simptomo iki pataisymo.

PRO patarimai ir sauga

  • Rezistorių tvirtinkite prie metalo (jie kaista). Laikykite atokiai nuo plastiko ir instaliacijos.
  • Geri masės taškai: prastas įžeminimas = keistas elgesys. Nuvalytas metalas, gerai prisuktas.
  • Poliškumas svarbus: jei dviejų kontaktų kištukas neveikia — sukeiskite poliškumą (apverskite jungtį).
  • Išbandykite prieš surinkdami: posūkiai, avariniai, stabdžiai, DRL/gabaritai — su veikiančiu ir išjungtu varikliu.
  • Rinkitės tinkamą sprendimą: LED relė (senesnėms), kodavimas (naujesnėms) arba rezistoriai/dekoderiai (universalus būdas).

DUK

Ar VLAND žibintams visada reikia rezistorių?
Ne visada. Kai kuriuose VLAND komplektuose yra dekoderiai arba automobilis iš gamyklos užkoduotas LED tipui. Automobiliuose, kurie turėjo halogenus, posūkiams dažniausiai reikia rezistoriaus/dekoderio arba kodavimo.
Kur montuoti rezistorių — priekyje ar gale?
Bet kurioje posūkio grandinės vietoje kiekvienoje pusėje. Dažniausiai po vieną rezistorių montuojama galinėje dalyje — lengva prieiga ir aušinimas. Kai kurios platformos stebi priekinę ir galinę dalį atskirai — tada gali reikėti abiejų.
Ar kodavimas panaikins paleidimo/sekos animacijas?
Ne. Animacijos yra pačiuose VLAND žibintuose. Kodavimas keičia tik tai, kaip automobilis stebi ir maitina grandinę.
DRL mirga, kai veikia variklis — rezistorius ar dekoderis?
Naudokite dekoderį su kondensatoriumi, kuris išlygina PWM. Vien rezistorius padidina apkrovą, bet greitų impulsų tinkamai nefiltruoja.
Ar reikia užkoduoti LED tiek priekyje, tiek gale?
Jei platforma leidžia nustatyti lempos tipą kiekvienam išėjimui — taip, pagal pakeistas grandines. Kitu atveju universaliai tinka rezistoriai/dekoderiai po vieną pusei.

Daugiau pagalbos iš VLAND

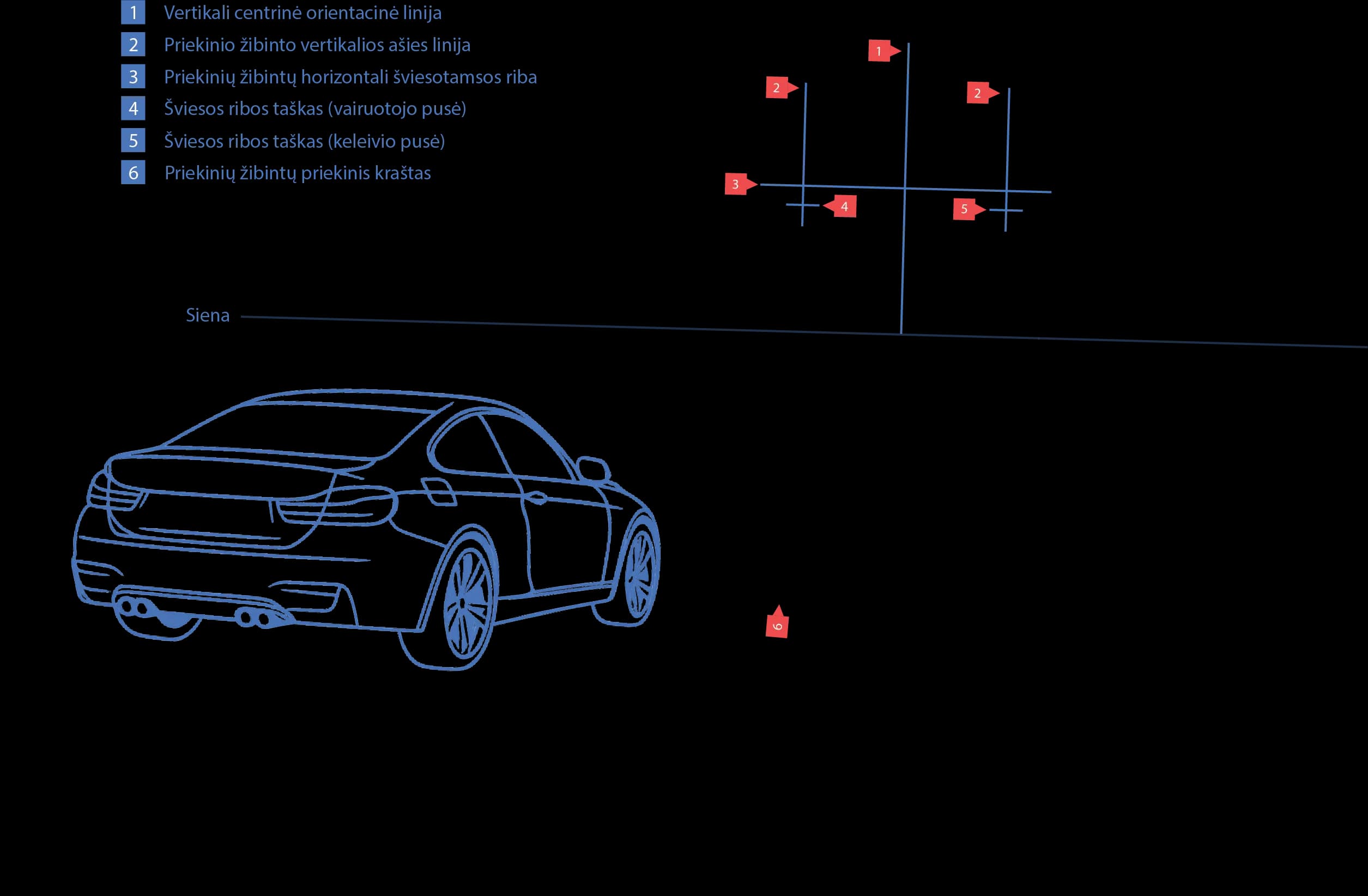

Priekinių žibintų reguliavimas (1 % taisyklė) VLAND E-ženklas / ECE gidas
