VLAND E-märgis (ECE) — valgustuse juhend: loe märgistusi, sea õigesti, väldi pimestamist
VLAND Eesti juhend E-märgise/ECE kohta: kuidas lugeda tuleklaasi koode, kuidas seada lõikejoon 1% reegliga, mida silmas pidada tehnoülevaatusel ning kust alla laadida prinditav kontrollnimekiri ja reguleerimismall.
VLAND E marķējums (ECE) — Apgaismojuma gids: izlasīt marķējumus, pareizi noregulēt, neapžilbināt
Šis VLAND Latvija skaidrais gids izstāsta, kas ir E marķējums, parāda kā lasīt lēcas/korpusa kodus un iemāca ātru, uzticamu lukturu regulēšanas metodi (1 % likums), lai iegūtu tīru gaismas robežu bez apžilbināšanas. Zemāk atradīsi drukājamu kontrolsarakstu un regulēšanas šablonu.
Ko nozīmē E marķējums (VLAND skaidrojums)

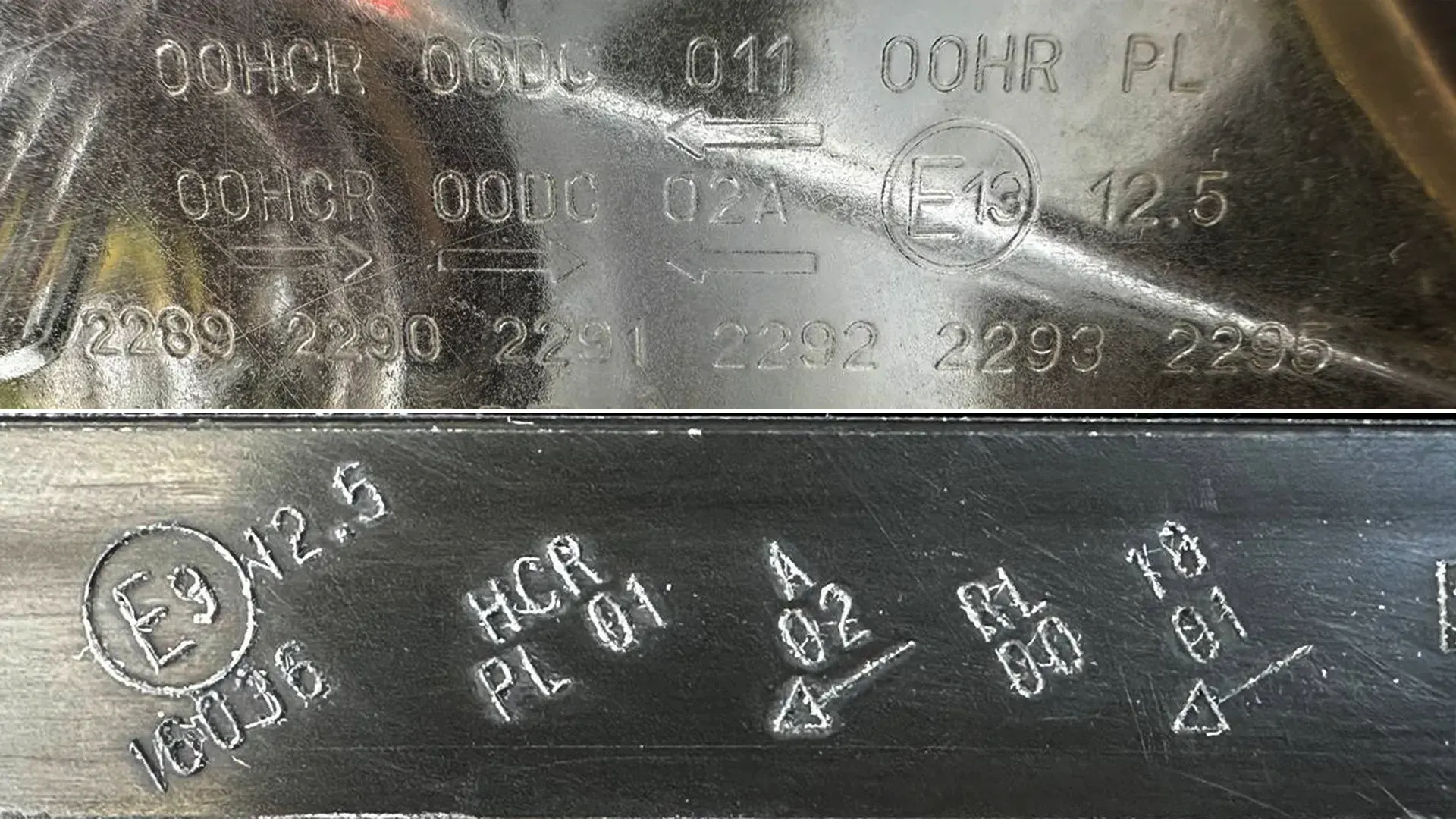

Burts E aplī ar numuru norāda, ka lukturis (vai konkrēta tā funkcija) ir tipa apstiprināts pēc UNECE noteikumiem iestādē, ko atbilstīgais numurs identificē. Blakus esošie burtu kodi pasaka, kuras funkcijas ir apstiprinātas (tuvās/tālās, DRL/dienas gaitas gaismas, gabarīti), bet ciparu virknes ir apstiprinājuma ID/sērijas.
- E# = apstiprinošā iestāde (piem., E9, E13).
- Funkciju kodi = par ko pārbaudīts/apstiprināts (piem., HCR halogēns kombinēts tuvās+tālās, DC HID tuvās, RL DRL, A gabarīti).
- Atsauces numurs (piem., 12,5) ierobežo kopējo tālo gaismu intensitāti, ja ir vairākas tālās.
Piezīme: ne katram lukturim ir visi marķējumi. Ja produktam E marķējums nav norādīts, lietošanu uz publiskajiem ceļiem var liegt — pārbaudi prasības pirms montāžas.

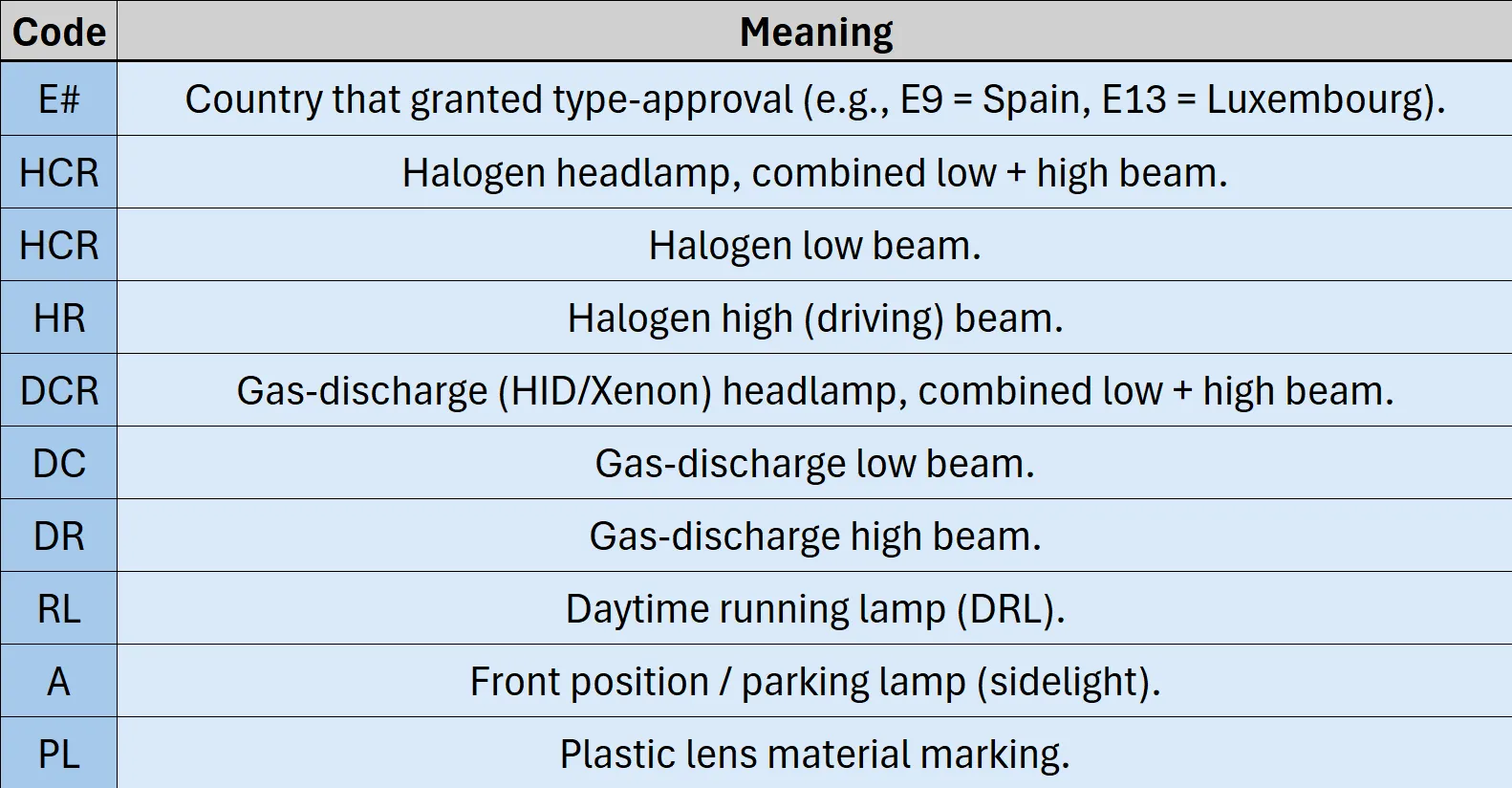

Funkciju kodi — ātrā leģenda
- HCR — halogēna projektors, tuvās + tālās vienā
- HC / HR — halogēns tuvās / tālās
- DCR — HID, tuvās + tālās vienā
- DC / DR — HID tuvās / tālās
- RL — Daytime Running Lamp / dienas gaitas gaismas (DRL)
- A — priekšējie gabarīti
- PL — plastmasas lēca
- Atsauces numurs (piem., 12,5) — ierobežo auto tālo gaismu kopējo intensitāti
DRL + pagrieziena rādītājs (VLAND piemērs)

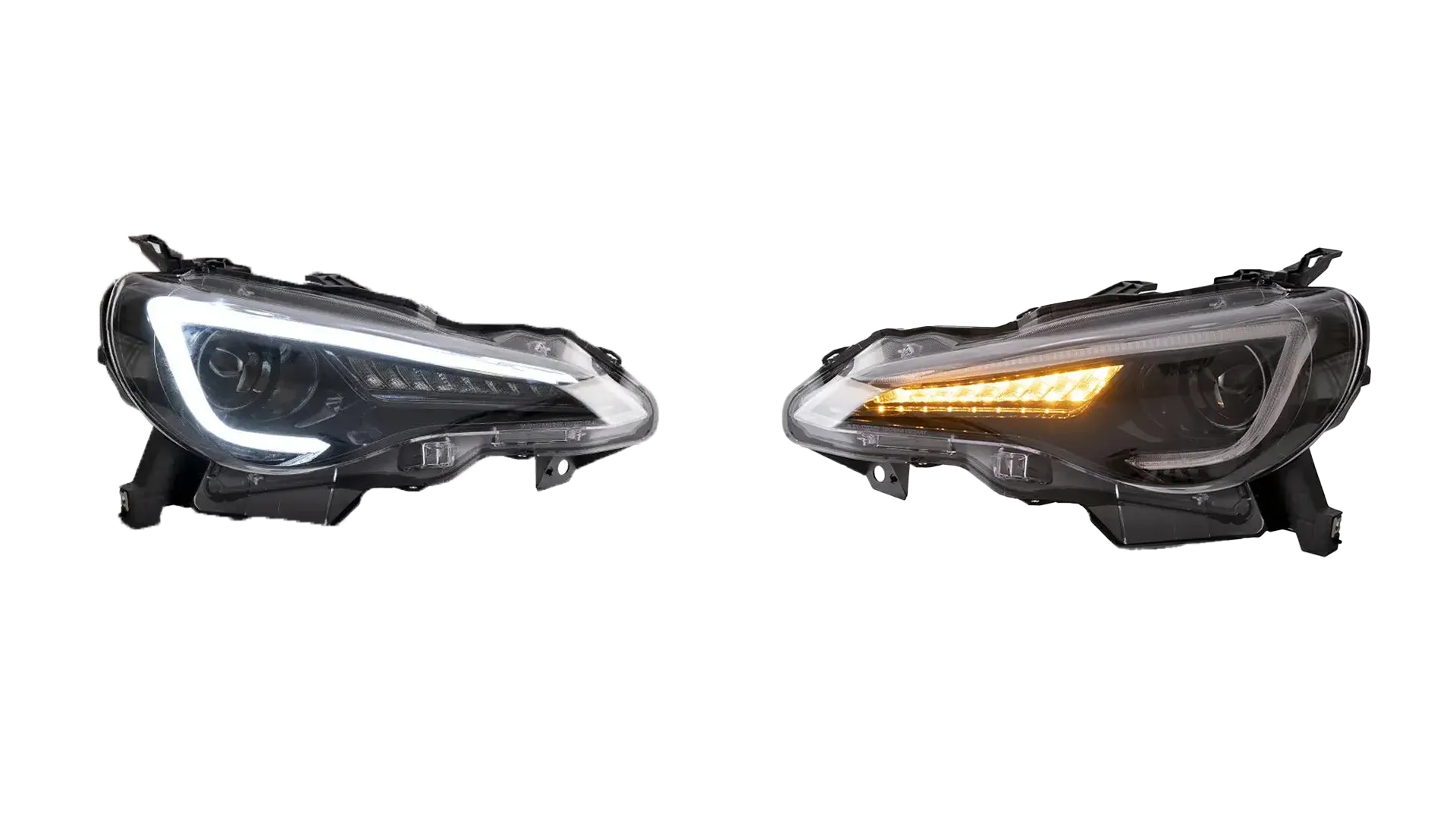

Daudzi komplekti DRL signāla pusē samazina vai pilnībā izslēdz, kamēr mirgo pagrieziena rādītājs, lai baltais DRL “nepārklātu” dzintara signālu. Uzvedība var atšķirties pēc auto, taču VLAND piemērs zemāk parāda skaidru un viegli pamanāmu signālu.
Regulēšanas pamati — VLAND 1 % likums, kam var uzticēties
Nomēri luktura centra augstumu (H). Attālumā D no sienas iešauj gaismas robežu tā, lai tā būtu Δ = D × 1 % zem H līnijas.
- 3 m → 3 cm kritums (≈ 1,2″)
- 5 m → 5 cm kritums (≈ 2,0″)
- 7,6 m / 25 ft → 7,6 cm kritums (≈ 3,0″)
- 10 m → 10 cm kritums (≈ 3,9″)
Tehniskajā apskatē (TA/CSDD) izmanto lukturu staru testerus; šī ir uzticama iepriekšējā pārbaude, lai novērstu acīmredzamu apžilbināšanu.
Pagalma sienas metode — soli pa solim
- Sagatavošana: līdzena virsma, normāls riepu spiediens/slodze, degvielas līmenis kā ikdienā.
- Attālums: noparko 25 ft / 7,6 m no taisnas sienas.
- Nomēri H: no grīdas līdz katra tuvās gaismas projektora centram.
- Lenta uz sienas: horizontāla līnija H augstumā; otra 7,6 cm zemāk (1 % pie 7,6 m). Atzīmē auto centru un katra luktura asi.
- Noregulē tuvās: asā gaismas robeža uz zemākās līnijas vai tieši zem tās; turi simetriju pa kreisi/pa labi pret asīm.
- Pārbaudi tālās: “hotspots” pēc tuvās regulēšanas jābūt tuvu vertikālajām asīm.
- Ielas tests: ja pretimbraucēji dod tālo gaismu mirkšķus — nolaid nedaudz zemāk un pārbaudi vēlreiz.
Mini mērījumu protokols — godīgs “pirms/pēc”
- Luxmēru uz statīva tumšā vietā; fiksē vienādu augstumu un attālumu.
- Izveido bāzi ar pašreizējiem lukturiem pēc regulēšanas; pieraksti luksu maksimumu pie gaismas robežas un blakus punktos vienmērībai.
- Uzliek jaunus, noregulē; atkārto mērījumus tieši tajos pašos punktos.
- Atzīmē apkārtējo apgaismojumu un temperatūru; starp reizēm notīri lēcas.
- Salīdzini tikai identiskā ģeometrijā — nesalīdzini dažādus attālumus.
Biežākās kļūdas tehniskajā apskatē (ātrie pārbaudes punkti)
DRL uzvedība
Signāla pusē DRL bieži samazina vai pauzē, kamēr mirgo pagrieziena rādītājs.
Pagrieziena krāsa/ātrums
Dzintars, ~90 ± 30 mirgojumi/min. Hipermirgošana parasti nozīmē slodzes/dekodera (CANBUS) jautājumu.
Atpakaļgaitas gaisma & aizmugures miglas lampa
Atpakaļgaitas — balta; aizmugures miglas — sarkana. Pārbaudi pēc elektroinstalācijas izmaiņām.

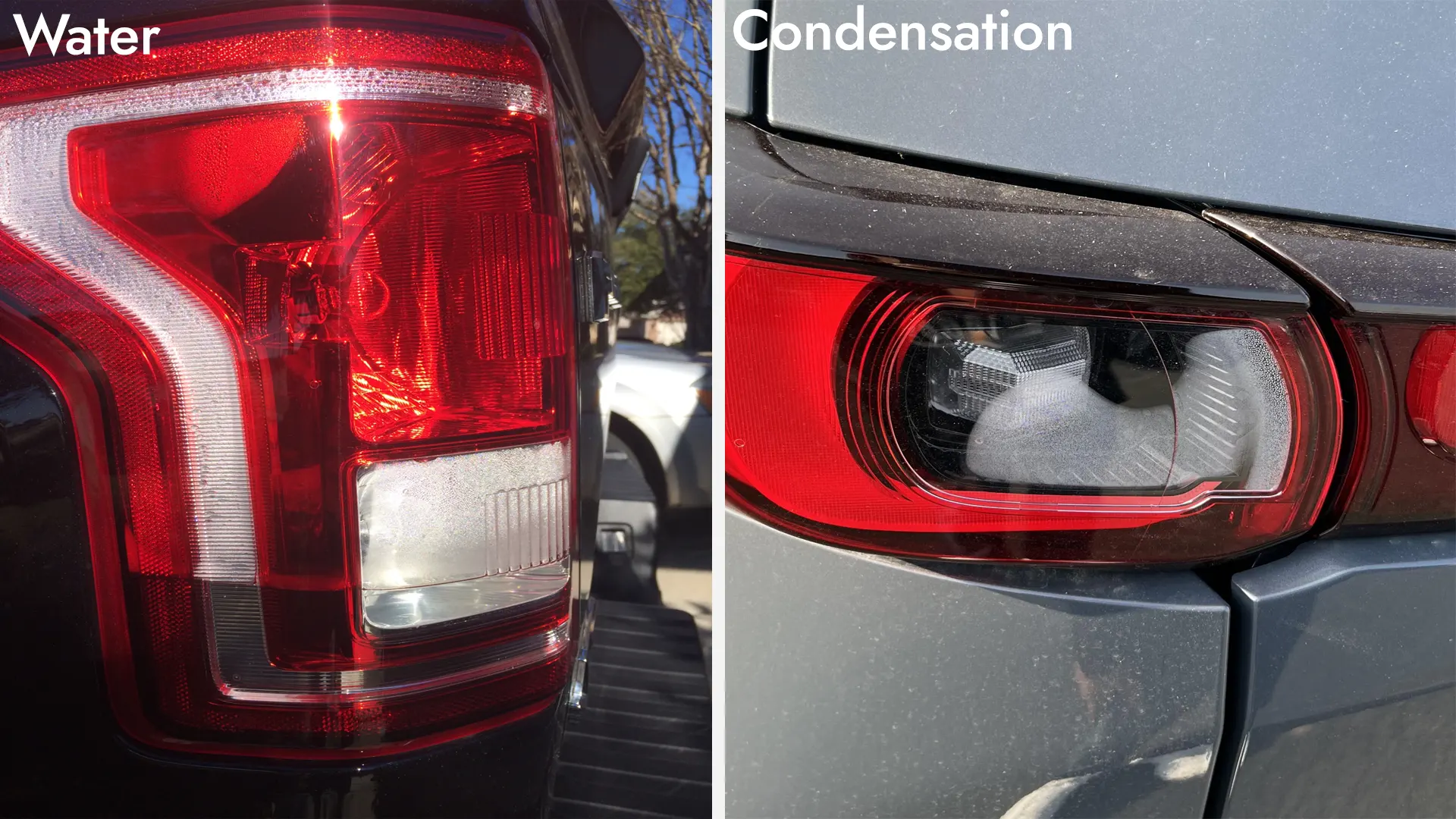

Kondensāts vs mitrums
Viegls dūmeksnis var būt normāli; noturīgas piles/ūdens kabatas norāda uz blīvējuma/ventilācijas problēmu.
Piezīmes Latvijai
- Tehniskajā apskatē (TA/CSDD) izmanto lukturu pārbaudes iekārtas; DIY regulēšana pie sienas ir lielisks iepriekšējais solis, taču gala vērtējumu dod stends.
- DRL + pagrieziena rādītājs: signāla pusē DRL samazināšana/pauzēšana palīdz, lai dzintars būtu skaidri redzams.
- Pārbaudi saderību labās/kreisās puses satiksmei; optika var atšķirties un to bieži apzīmē ar nelielām bultiņām/kodiem.
- Latvijā brauc pa labo pusi (LHD); precīza lukturu regulēšana (1 % likums) palīdz izvairīties no piezīmes “apžilbina”.
Lejupielādes — izprintē un turi cimdu nodalījumā
VLAND apgaismojuma kontrolsaraksts (PDF)
Atzīmē: marķējumi, funkcijas, DRL uzvedība, pagrieziena krāsa/ātrums, atpakaļgaitas gaisma/aizmugures migla, iepriekšējais regulējums, kondensāts.
LejupielādētVLAND lukturu regulēšanas šablons (PDF)
Mērogojama režģa lapa 25 ft / 7,6 m un 5 m uzstādījumiem ar mini tabulu 1 % likumam.
LejupielādētVLAND ECE kodu dekodētājs (PDF)
Ātrā rokaslapa: E# apstiprinājuma iestāde, RL (dienas gaitas gaismas), A (gabarīti), HC/HR/HCR (halogēns), DC/DR/DCR (HID), PL (plastmasas lēca), tālo gaismu atsauces numurs.
LejupielādētTermini
- E marķējums — E aplī + numurs; UNECE tipa apstiprinājuma zīme uz lēcas/korpusa.
- UNECE — ANO struktūra, kas izdod harmonizētus auto noteikumus.
- HCR / HC / HR — halogēns: kombinēts / tuvās / tālās.
- DCR / DC / DR — HID: kombinēts / tuvās / tālās.
- RL — dienas gaitas gaismas; A — priekšējie gabarīti; PL — plastmasas lēca.
- Atsauces numurs — vērtība, kas ierobežo tālo gaismu kopējo intensitāti.
- CANBUS — auto tīkla sistēma; ar LED var radīt “spuldze izdegusi”/hipermirgošanu.
- Gaismas robeža — tuvās gaismas augšējā asā mala, ko izkārto uz sienas.
