VLAND E ženklas (ECE) žibintų gidas — kaip skaityti žymes, sureguliuoti pagal 1 % taisyklę, išvengti akinimo
VLAND Lietuva gidas apie E ženklą/ECE: kaip perskaityti lęšio kodus, nustatyti švarią šviesos–tamsos ribą pagal 1 % taisyklę, ko vengti tekninės apžiūros (TA) metu, ir atsisiųsti spausdinamą kontrolinį sąrašą bei reguliavimo šabloną.
VLAND E ženklas (ECE) žibintų gidas — kaip skaityti žymes, sureguliuoti pagal 1 % taisyklę, išvengti akinimo
Šis VLAND Lietuva gidas paprastai paaiškina E ženklinimą, parodo, kaip perskaityti lęšio/gaubto kodus, ir išmoko greito bei patikimo žibintų reguliavimo metodo, kad gautum aiškią šviesos–tamsos ribą be akinimo. Žemiau rasi spausdinamą kontrolinį sąrašą ir reguliavimo šabloną.

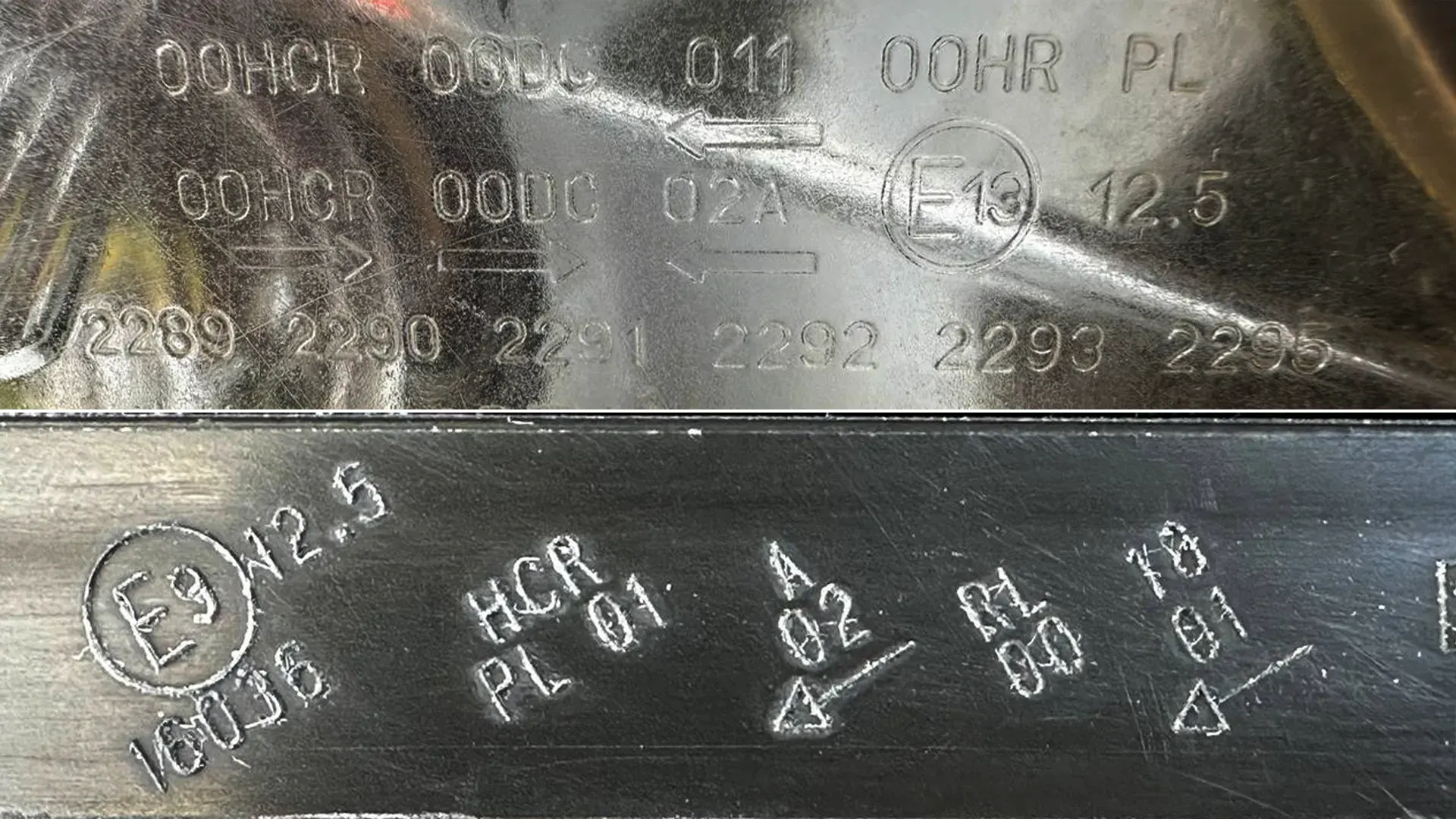

Kas yra E ženklas? (VLAND)
Įrėmintas E ir skaičius rodo, kad žibintas (ar konkreti jo funkcija) patvirtintas pagal atitinkamą JT EEK (UNECE) reglamentą nurodytos valstybės institucijoje. Šalia esantys raidiniai kodai parodo, kokios funkcijos patvirtintos (artimosios/tolimosios, DRL/dienos šviesos, gabaritai), o skaitmeninės eilutės — tai patvirtinimo ID/serijos.
- E# = patvirtinimo institucija (pvz., E9, E13).
- Funkcijų kodai = kam žibintas patikrintas/patvirtintas (pvz., HCR halogenas artimosios+tolimosios, DC HID/ksenonas artimosios, RL dienos šviesos žibintai, A gabaritai).
- Referencinis skaičius (pvz., 12,5) riboja bendrą leidžiamą tolimojo spindulio intensyvumą, kai įrengti keli tolimieji.
Pastaba: ne kiekvienas žibintas turi visas žymes. Jei produkto aprašyme E ženklo nėra, naudoti viešajame eisme gali būti neleidžiama — prieš montuodamas pasitikrink galiojančius reikalavimus.

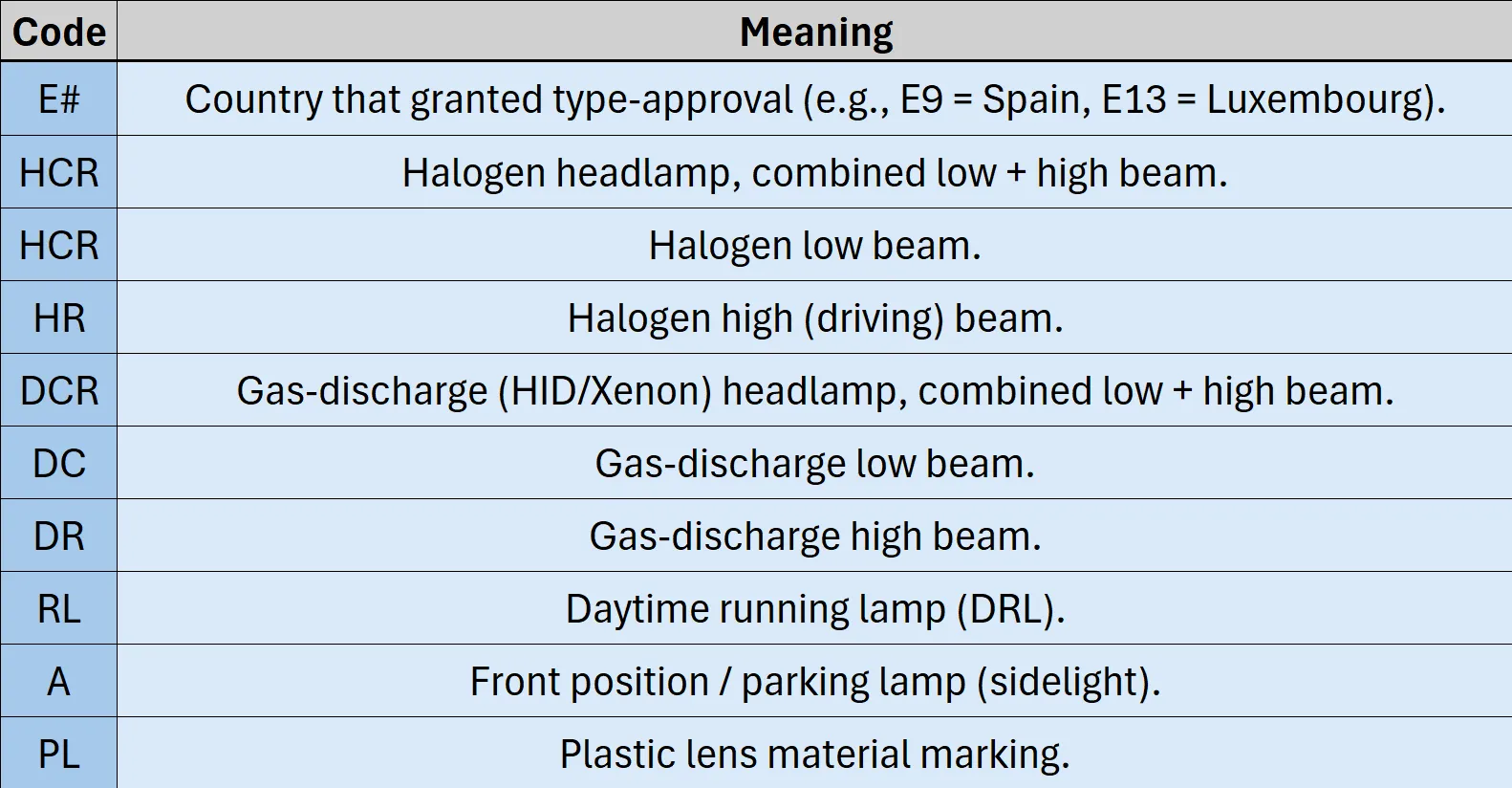

Funkcijų kodai — trumpa legenda
- HCR — halogeninis žibintas, artimosios + tolimosios
- HC / HR — halogenas: artimosios / tolimosios
- DCR — HID/ksenonas: artimosios + tolimosios
- DC / DR — HID/ksenonas: artimosios / tolimosios
- RL — dienos šviesos žibintai (DRL/TFL)
- A — priekiniai gabaritai (poziciniai)
- PL — plastikinis lęšis
- Referencinis skaičius (pvz., 12,5) — riboja bendrą tolimųjų šviesų intensyvumą automobilyje

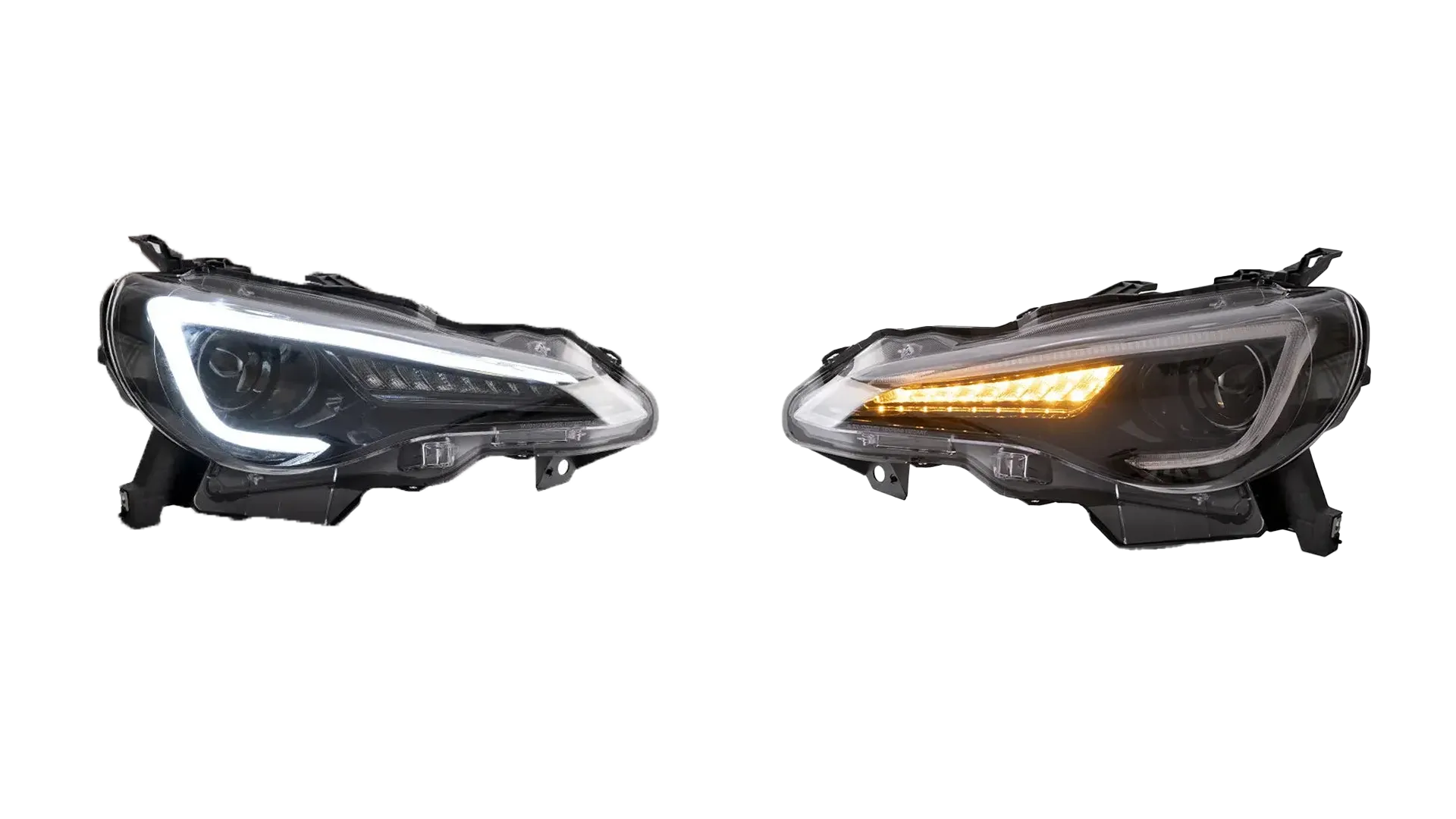

DRL + posūkio sąveika (VLAND pavyzdys)
Daugelyje sistemų DRL toje pusėje, kur mirksi posūkis, pritemdomi arba laikinai išjungiami, kad geltonas signalas nebūtų „nuskandintas“ ryškios baltos. Elgsena priklauso nuo automobilio konfigūracijos, o žemiau esantis VLAND pavyzdys rodo aiškų, lengvai pastebimą signalizavimą.
Reguliavimo pagrindai — VLAND 1 % taisyklė, kuria gali pasitikėti
Išmatuok žibinto centro aukštį (H). Atstumu D nuo sienos šviesos–tamsos riba turi kristi Δ = D × 1 % žemiau H linijos.
- 3 m → 3 cm kritimas (≈ 1,2″)
- 5 m → 5 cm kritimas (≈ 2,0″)
- 7,6 m / 25 ft → 7,6 cm kritimas (≈ 3,0″)
- 10 m → 10 cm kritimas (≈ 3,9″)
Techninės apžiūros (TA) stotys naudoja šviesų testerį; tai patikima prieš vizitą atliekama patikra, padedanti išvengti akinančio sureguliavimo.
Sienos metodas kieme — žingsnis po žingsnio
- Paruošimas: lygi aikštelė, normalus padangų slėgis ir įprasta apkrova, įprastas degalų lygis.
- Atstumas: statyk 25 ft / 7,6 m nuo lygios sienos.
- Išmatuok H: nuo žemės iki kiekvieno artimųjų šviesų projektoriaus centro.
- Pažymėk sieną: viena horizontali linija per H; kita 7,6 cm žemiau (1 % kritimas ties 7,6 m). Pažymėk automobilio centrą ir kiekvieno žibinto ašies linijas.
- Reguliuok artimąsias: aštri riba turi būti ties apatine linija arba vos žemiau; kairė/dešinė — simetriškai pagal ašių linijas.
- Patikrink tolimąsias: „hotspot“ turėtų būti netoli vertikalių ašių po teisingo artimųjų sureguliavimo.
- Bandomasis važiavimas: jei priešpriešiniai vairuotojai mirksi — truputį nuleisk ir pakartok patikrą.
Mini matavimo protokolas — sąžiningas „prieš/po“
- Liuksmetras (lx) ant trikojo tamsioje erdvėje; fiksuok aukštį ir atstumą.
- Užfiksuok bazę su sureguliuotais esamais žibintais: didžiausia (pikinė) apšviestumo reikšmė (lx) ties riba ir gretimi taškai tolygumui.
- Sumontuok ir sureguliuok naujus; kartok tuose pačiuose taškuose.
- Užsirašyk aplinkos šviesą ir temperatūrą; prieš kiekvieną matavimą nuvalyk lęšius.
- Lygink tik identiškoje geometrijoje — nesulygink skirtingų atstumų duomenų.
Dažnos TA klaidos (greiti patikrinimai)
DRL elgsena
Posūkio pusėje DRL dažnai pritemdomi ar sustabdomi, kol mirksi posūkis.
Posūkių spalva/dažnis
Gintarinė (geltona), apie 90 ± 30 mirks./min. Hipermirksėjimas dažnai rodo apkrovos/dekoderio klausimus.
Atbulinės eigos & galinis rūkas
Atbulinės eigos — balta; galinis rūko — raudona. Po laidų keitimų būtinai patikrink.

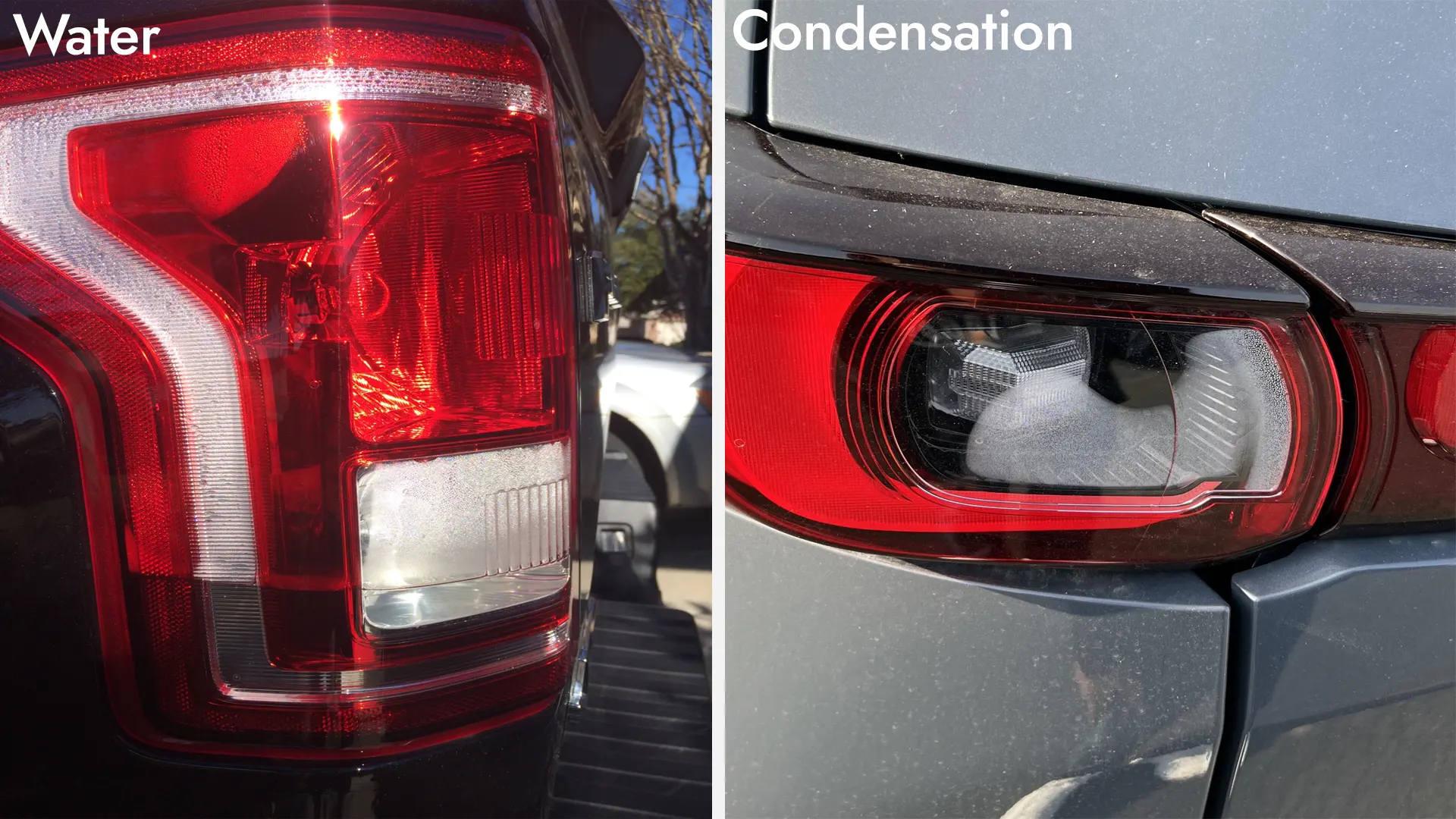

Kondensacija ar drėgmė?
Lengvas rasojimas gali būti normalu; besitvenkiantys lašai ar susikaupianti drėgmė — vėdinimo/sandarumo problema.
Pastabos Lietuvai
- Techninės apžiūros (TA) stotys naudoja šviesų testerį; DIY reguliavimas prie sienos — puiki pasiruošimo priemonė, bet galutinis sprendimas priklauso nuo testerio rodmens.
- DRL + posūkio sąveika (pritemdymas ar pauzė posūkio pusėje) padeda neužgožti geltono signalo — to dažnai tikimasi.
- Pasitikrink kairės/dešinės eismo pusės atitikimą; optika skiriasi ir tai dažnai žymima mažomis rodyklėmis ar kodais.
- Lietuvoje eismas dešiniąja puse — žibintai turi būti skirti LHD rinkai; teisingas reguliavimas (1 % taisyklė) padeda išvengti „akina“ pastabų.
Atsisiuntimai — atsispausdink ir laikyk daiktadėžėje
VLAND žibintų patikros sąrašas (PDF)
Varnelei: žymės, funkcijų patikra, DRL elgsena, posūkių spalva/dažnis, atbulinė/galinis rūkas, prieš TA reguliavimas, kondensacija.
AtsisiųstiVLAND žibintų reguliavimo šablonas (PDF)
Skalė 25 ft / 7,6 m ir 5 m atstumams, su 1 % nuolydžio mini lentele.
AtsisiųstiVLAND ECE kodų dekoderis (PDF)
Trumpa atmintinė: E# patvirtinimo institucija, RL (dienos šviesos žibintai), A (gabaritiniai), HC/HR/HCR (halogeniniai), DC/DR/DCR (ksenoniniai/HID), PL (plastikinis lęšis), tolimųjų šviesų referencinis skaičius.
AtsisiųstiŽodynėlis
- E ženklas — įrėmintas E + skaičius; UNECE (JT EEK) patvirtinimo žyma ant lęšio/gaubto.
- UNECE — JT institucija, leidžianti harmonizuotus transporto priemonių reglamentus.
- HCR / HC / HR — halogenas: kombinuotas / artimosios / tolimosios.
- DCR / DC / DR — HID/ksenonas: kombinuotas / artimosios / tolimosios.
- RL — dienos šviesos žibintai; A — priekiniai gabaritai; PL — plastikinis lęšis.
- Referencinis skaičius — vertė, ribojanti bendrą tolimųjų šviesų intensyvumą.
- CAN magistralė (CAN bus) — automobilio tinklas; su LED gali sukelti „lemputės klaida“ ar hipermirksėjimą.
- Šviesos–tamsos riba — aštri artimųjų viršutinė briauna, pagal kurią reguliuojama prie sienos.
DUK
Ar VLAND žibintai turi E ženklą?
Kaip atpažinti, ar mano žibintas E-patvirtintas?
Koks geras DIY žibintų reguliavimas?
DRL ir posūkis „nesutaria“ — ar tai problema?
Ar lengvas rasojimas žibinto viduje — defektas?
Rodo „lemputės klaida“ arba hipermirksėjimas — ką daryti?
